TESTDAN_SISTEMA DI COPERTURA ZAVORRATA CON TETTO VERDE INTENSIVO – TETTO CALDO 3d2_BPE

Impermeabilizzazione Bituminosa

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN BPE APPLICATO A TOTALE ADERENZA

DOWNLOAD

3D2_BPE_Bituminoso

1

FLEXGUM-P TESTDAN

Membrana bitume-polimero SBS (-20°C) con armatura TNT poliestere Filo Continuo alta stabilità dimensionale, rinforzato con fibre di vetro.

2

NOVAR-CH SBS_test_DAN

NOVAR-CH SBS è una membrana per impermeabilizzazioni certificata resistente alla perforazione delle radici in conformità alla Norma EN 13948, con composizione della massa impermeabilizzante classificata BPE (Bitume Polimero Elastomero), secondo Norma UNI 8818. La massa impermeabilizzante è realizzata modificando il bitume distillato con una combinazione di polimeri elastomeri termoplastici che conferiscono alla membrana un comportamento gommoso ed una elevata elasticità. Tali proprietà consentono alla membrana la capacità di mantenere flessibiltà e forma quando assoggettata ad allungamenti. E' inoltre additivata con specifici prodotti chimici antivegetativi che garantiscono in maniera assoluta la resistenza alla perforazione delle radici. Il manufatto viene prodotto industrialmente mediante impregnazione a caldo nella massa impermeabile allo stato fluido, di un'armatura in nontessuto di poliestere da filo continuo ad alta grammatura rinforzata con fibre di vetro che conferiscono elevata stabilità dimensionale. Lo spessore voluto e/o la massa areica del telo, si ottengono con una successiva calandratura. CAMPI DI APPLICAZIONE Le ottime caratteristiche meccaniche e di flessibilità a freddo consentono l'applicazione della membrana come strato dell'elemento di tenuta di coperture continue in sistemi multistrato, accoppiata a membrane compatibili, per l'impermeabilizzazione di tetti giardino in genere, coperture sotto zavorra pesante, manufatti interrati e in tutte le situazioni dove sia richiesta specifica resistenza alle radici. Le caratteristiche la rendono adatta per tutti i climi.

3

VAPOR FLAG_TESTDAN

Membrana sintetica composta da un unico strato di polietilene bassa densità, ottenuta per estrusione di colore nero. Vapor Flag non contiene ritardanti di fiamma, resine o colle.

1

testdan2

2

testdan5

3

testdan6

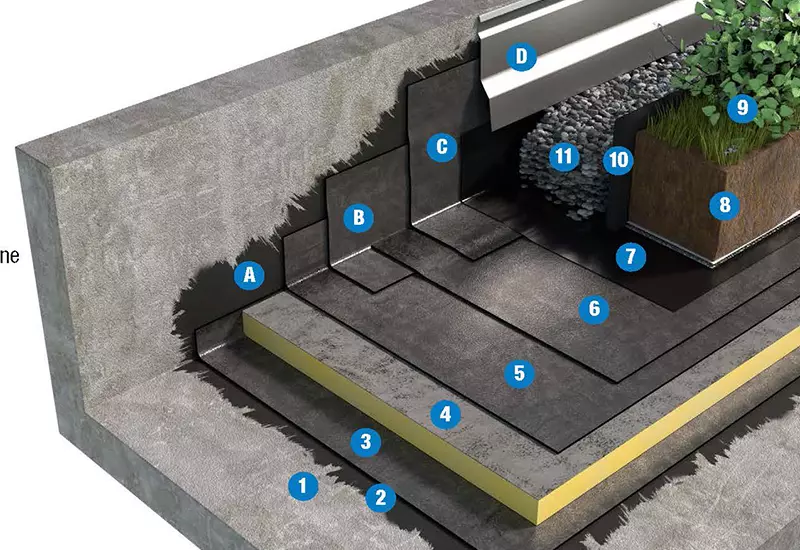

ELEMENTO PORTANTE
Il piano di posa dovra essere:
1. asciutto, liscio e libero da detriti ed asperita che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5% N.B. e necessario effettuare una verifica statica della struttura di copertura da parte di un tecnico abilitato che tenga in considerazione il carico permanente del sistema a giardino pensile in condizione di saturazione d’acqua. Tale verifica dovra essere effettuata preliminarmente alla posa del sistema a giardino pensile.

STRATO DI IMPRIMITURA
RAPID PRIMER, primer bituminoso al solvente a rapida essiccazione o AQUADERE, emulsione bitume-elastomero a base acqua idonei per bloccare la polverosita dell’elemento portante.

STRATO DI CONTROLLO DEL VAPORE
Dipendente dall’igrometria dei locali sottostanti. Per un maggior approfondimento consultare il fascicolo “Strati di controllo del vapore”.
Elementi normalmente impiegabili:
• Membrana BPE: NOVALL-I

ELEMENTO TERMOISOLANTE
• Lastre in poliuretano EFYOS PU-B rivestite sulla faccia superiore in velovetro bitumato e su quella inferiore con velovetro mineralizzato con resistenza alla compressione 150 kPa (UNI EN 826).
• La superficie finale costituita dai vari pannelli deve risultare complanare al fine di evitare zone di ristagno
d’acqua.
• Posa in semiaderenza con COLTACK EVOLUTION su NOVALL-I o a fissaggio meccanico.

ELEMENTO DI TENUTA
Primo strato
Membrana bitume-polimero-elastomero (BPE) , armata in non tessuto di poliestere da filo continuo, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile. Posa in opera in totale aderenza sul piano e sui verticali mediante rinvenimento a fiamma di gas propano.
Secondo strato
Membrana bitume-polimero-elastomero (BPE), imperforabile dalle radici, additivata con specifici prodotti chimici antivegetativi e con armatura in non tessuto in poliestere da filo continuo rinforzato con fibre di vetro che conferiscono alta stabilita dimensionale. Membrana resistente alla penetrazione delle radici secondo UNI EN 13948.
La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile.
Posa in opera in totale aderenza al primo strato mediante rinvenimento a fiamma di gas propano.

STRATO DI PROTEZIONE
• Film di LDPE VAPOR FLAG di spessore pari o superiore a 0,20 mm.
• In alternativa film di LDPE microforato VAPOR FLAG MICRO di spessore pari a 0,12 mm.
• Posa a secco sull’elemento di tenuta. N.B. Al fine di evitare danneggiamenti all’elemento di tenuta durante la fase di realizzazione del sistema a tetto verde intensivo, e consigliato stendere una cappetta cementizia fibrorinforzata al di sopra dello strato di protezione.

SISTEMA A TETTO VERDE INTENSIVO
Realizzazione di sistema a tetto verde intensivo mediante pacchetto descritto nella normativa di riferimento UNI 11235 (elemento o strato drenante, elemento filtrante, strato colturale). Prevedere sempre geodreno di protezione.

Normativa di riferimento
– UNI 11235: Istruzioni per la progettazione, l’esecuzione, il controllo e la manutenzione di coperture a verde.
