TESTDAN_SISTEMA DI COPERTURA ZAVORRATA CON GHIAIA - TETTO ROVESCIO 2a3_BPE

NOVAGUM-P_testDAN

NOVAGUM-P è una membrana per impermeabilizzazioni con composizione della massa impermeabilizzante classificata BPE (Bitume Polimero Elastomero), secondo Norma UNI 8818. La massa impermeabilizzante viene realizzata modificando il bitume distillato con elastomeri termoplastici che conferiscono alla membrana un comportamento gommoso ed una elevata elasticità. Tali proprietà consentono alla membrana la capacità di mantenere flessibiltà e forma quando assoggettata ad allungamenti. Il manufatto viene prodotto industrialmente mediante impregnazione a caldo nella massa impermeabile allo stato fluido, di un'armatura in nontessuto di poliestere da filo continuo ad alta grammatura rinforzata con fibre di vetro che conferiscono elevata stabilità dimensionale. Lo spessore voluto e/o la massa areica del telo, si ottengono con una successiva calandratura.

NOVAR-CH SBS_test_DAN

NOVAR-CH SBS è una membrana per impermeabilizzazioni certificata resistente alla perforazione delle radici in conformità alla Norma EN 13948, con composizione della massa impermeabilizzante classificata BPE (Bitume Polimero Elastomero), secondo Norma UNI 8818. La massa impermeabilizzante è realizzata modificando il bitume distillato con una combinazione di polimeri elastomeri termoplastici che conferiscono alla membrana un comportamento gommoso ed una elevata elasticità. Tali proprietà consentono alla membrana la capacità di mantenere flessibiltà e forma quando assoggettata ad allungamenti. E' inoltre additivata con specifici prodotti chimici antivegetativi che garantiscono in maniera assoluta la resistenza alla perforazione delle radici. Il manufatto viene prodotto industrialmente mediante impregnazione a caldo nella massa impermeabile allo stato fluido, di un'armatura in nontessuto di poliestere da filo continuo ad alta grammatura rinforzata con fibre di vetro che conferiscono elevata stabilità dimensionale. Lo spessore voluto e/o la massa areica del telo, si ottengono con una successiva calandratura. CAMPI DI APPLICAZIONE Le ottime caratteristiche meccaniche e di flessibilità a freddo consentono l'applicazione della membrana come strato dell'elemento di tenuta di coperture continue in sistemi multistrato, accoppiata a membrane compatibili, per l'impermeabilizzazione di tetti giardino in genere, coperture sotto zavorra pesante, manufatti interrati e in tutte le situazioni dove sia richiesta specifica resistenza alle radici. Le caratteristiche la rendono adatta per tutti i climi.

VAPOR FLAG_TESTDAN

Membrana sintetica composta da un unico strato di polietilene bassa densità, ottenuta per estrusione di colore nero. Vapor Flag non contiene ritardanti di fiamma, resine o colle.

Sistema di Impermeabilizzazione

testdan1

testdan2

testdan3

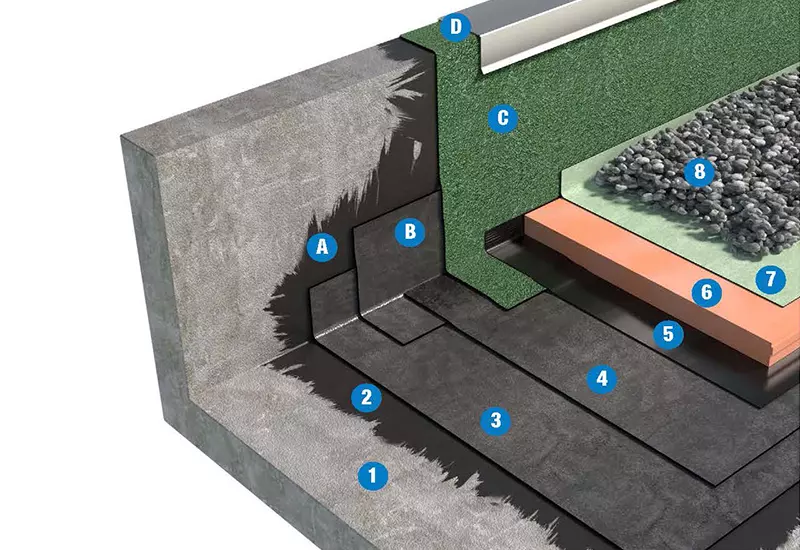

ELEMENTO PORTANTE
Il piano di posa dovra essere:
1. asciutto, liscio e libero da detriti ed asperita che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%
5. in grado di sostenere i carichi permanenti relativi allo strato di zavorramento.

STRATO DI IMPRIMITURA
RAPID PRIMER, primer bituminoso al solvente a rapida essiccazione o AQUADERE, emulsione bitume-elastomero a base acqua idonei per bloccare la polverosita dell’elemento portante.

ELEMENTO DI TENUTA
Primo strato
Membrana bitume-polimero-elastomero (BPE), armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile.
Posa in opera in totale aderenza sul piano e sui verticali mediante rinvenimento a fiamma di gas propano.
Secondo strato
Membrana bitume-polimero-elastomero (BPE), armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale.
La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile. Posa in opera in totale aderenza al primo strato mediante rinvenimento a fiamma di gas propano.

STRATO DI SEPARAZIONE
• Film di LDPE VAPOR FLAG di spessore pari o superiore a 0,20 mm.
• In alternativa film di LDPE microforato VAPOR FLAG MICRO di spessore pari a 0,12 mm.
• Posa a secco sull’elemento di tenuta.

ELEMENTO TERMOISOLANTE
• Costituito da lastre di polistirene estruso a celle chiuse, SOPRA XPS CR o SOPRA XPS SL.
• Posato a secco su elemento di separazione.
• Resistenza a compressione ≥ 300 kPa (UNI EN 826).
• In presenza di zone tecniche si consiglia l’utilizzo di SOPRA XPS 500 o SOPRA XPS 700 in funzione dei carichi gravanti sulla copertura.
• Il dimensionamento dello spessore dell’elemento termoisolante puo essere verificato mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP.

STRATO DI PROTEZIONE FILTRANTE
Geotessile FLAG PET di grammatura pari o superiore a 400 g/m2 in funzione della regolarita del supporto e dello spessore dello strato di zavorra.

STRATO DI ZAVORRAMENTO
Ghiaia tonda lavata di fiume con granulometria compresa tra 16 e 32 mm stesa sciolta. Lo spessore dello strato di ghiaia (> cm 5,0) deve essere calcolato per garantire un’adeguata resistenza all’estrazione da vento ed evitare fenomeni di galleggiamento del coibente.

Valori minimi di zavorramento
Spessore termoisolante – Spessore protezione
50 mm – 50 mm
Da 60 a 70 mm – 60 mm
80 mm – 70 mm
90 mm – 80 mm
100 mm – 85 mm

I valori nella tabella sono indicativi, da verificare da parte del progettista in base alle reali condizioni di cantiere
Normativa di riferimento
– UNI 11442: Criteri per il progetto della resistenza al vento di coperture continue.
