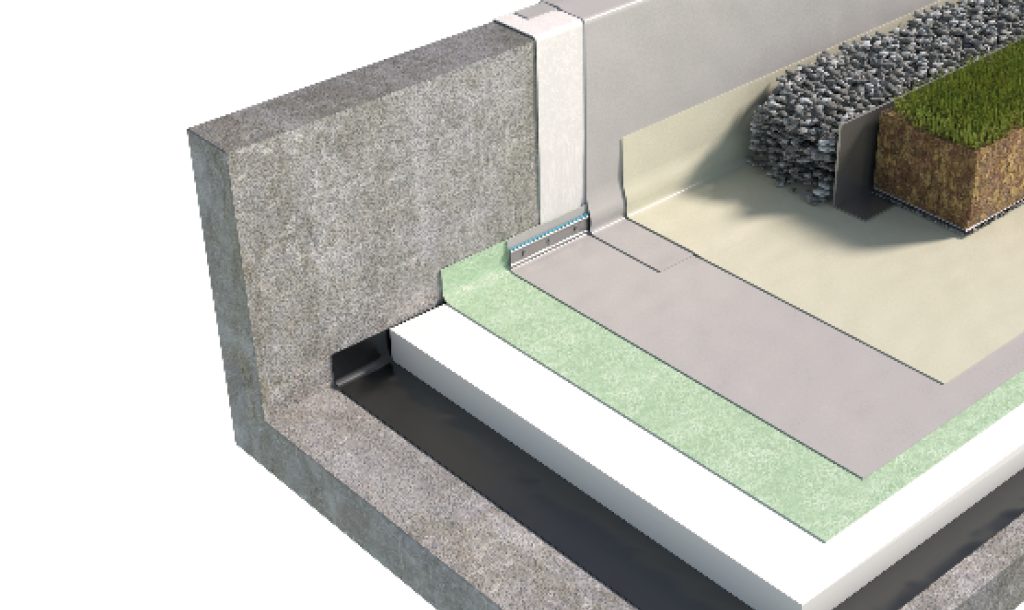

ELEMENTO PORTANTE

Il piano di posa dovrà essere:

1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.

N.B.: è necessario effettuare una verifica statica della struttura di copertura da parte di un tecnico abilitato che tenga in considerazione il carico permanente del sistema a tetto verde in condizioni di saturazione d’acqua. Tale verifica dovrà essere effettuata preliminarmente alla posa del sistema a tetto verde.

DIFFUSIONE AL VAPORE (eventuale)

Strato di diffusione al vapore realizzato mediante posa a secco di Geotessile in PP GEOLAND HT di grammatura pari a 200 g/m². Da prevedere solo con uso di Vapor Flag.

STRATO DI CONTROLLO DEL VAPORE

Dipendente dall’igrometria dei locali sottostanti. Per un maggior approfondimento consultare il fascicolo “Strati del controllo del vapore”. Elementi normalmente impiegabili:

• PE: VAPOR FLAG
• Membrana BPE: NOVALL-I

ELEMENTO TERMOISOLANTE

• Lastre battentate di polistirene espanso sinterizzato SIRAPOR EPS ECO di colore bianco con resistenza a compressione ≥ 150 kPa (UNI EN 826).
• In alternativa, lastre isolanti di polistirene espanso stampato SIRAPOR 034 ECO di colore bianco con resistenza a compressione ≥ 150 kPa (UNI EN 826).
• In alternativa, lastre in PIR SOPRAPIR DUO+ rivestite da un multistrato composito sulle due facce, dotate di resistenza a compressione 150 kPa (UNI EN 826).

I prodotti isolanti consigliati sono conformi ai criteri ambientali minimi CAM

• La superficie finale costituita dai vari pannelli deve risultare complanare al fine di evitare zone di ristagno d’acqua e consentire l’idonea saldatura dei sormonti dell’elemento di tenuta mediante saldatrice automatica.
• Posa:

– a secco su VAPOR FLAG.

– a secco o in semiaderenza mediante COLTACK EVOLUTION su NOVALL-I.

STRATO DI SEPARAZIONE

Geotessile FLAG PET di grammatura pari o superiore a 200 g/m² in funzione della regolarita del supporto.

ELEMENTO DI TENUTA

Membrana sintetica in PVC-P FLAGON SV stabilizzata dimensionalmente con inserimento di armatura in Velo Vetro da 50 g/m², resistente agli U.V., agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione ad aria calda sui sormonti. Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC. Membrana in possesso di certificazione FLL di resistenza all’attacco delle radici.

STRATO DI PROTEZIONE

Membrana protettiva antipunzonamento FLAGON TS costituita da un film di PVC spalmato omogeneo, accoppiato a feltro non tessuto da 120 g/m² spessore totale 1,4 mm. I rotoli contigui dovranno essere tra di loro saldati sulle cimose cosi da costituire uno strato protettivo continuo.

SISTEMA A TETTO VERDE ESTENSIVO

Realizzazione di sistema a tetto verde estensivo mediante pacchetto descritto nella normativa di riferimento UNI 11235 (elemento drenante, elemento di accumulo idrico, elemento filtrante, strato colturale).

Normativa di riferimento

– UNI 11235: Istruzioni per la progettazione, l’esecuzione, il controllo e la manutenzione di copertrure a verde.
