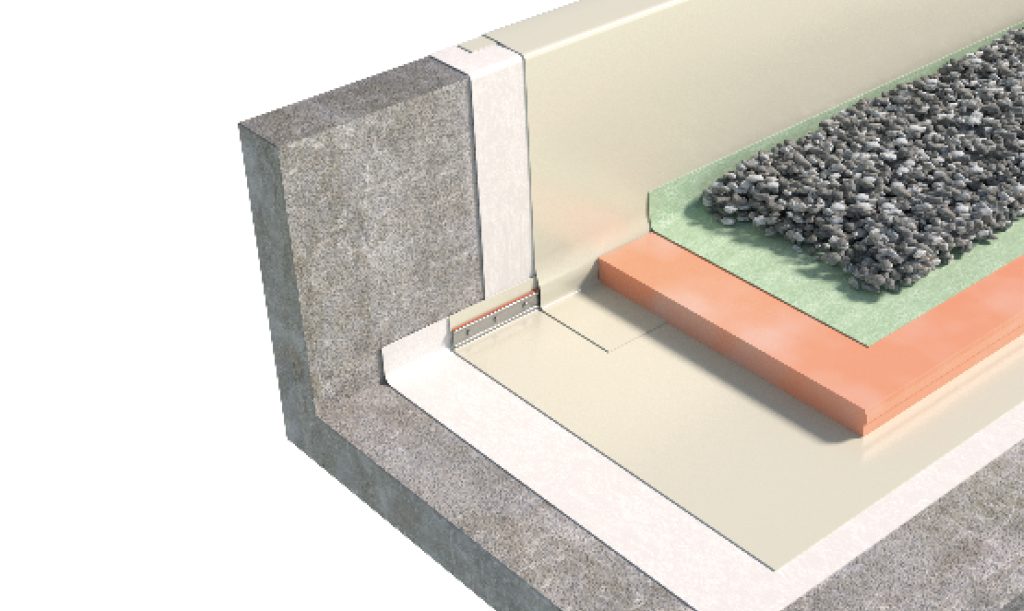

SISTEMA DI COPERTURA ZAVORRATA CON GHIAIA – TETTO ROVESCIO 2a3_TPO
Impermeabilizzazione Sintetica
SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN TPO APPLICATO A TOTALE INDIPENDENZA
DOWNLOAD
2a3_TPO
Membrana sintetica realizzata in poliolefina modificata TPO in versione bicolore grigio sabbia/nero, ottenuta per co-estrusione con inserimento di un velo di vetro come stabilizzatore dimensionale. Lo strato superiore grigio sabbia è caratterizzato da una altissima resistenza ad agenti atmosferici e raggi U.V., mentre lo strato inferiore nero, è resistente al punzonamento.
Lastre isolanti di polistirene espanso estruso XPS.
ELEMENTO PORTANTE
Il piano di posa dovrà essere:
STRATO DI REGOLARIZZAZIONE
Geotessile in PP GEOLAND HT di grammatura pari o superiore a 400 g/m2 in funzione della regolarità dell’elemento portante.
ELEMENTO DI TENUTA
Membrana sintetica in poliolefina modificata TPO/FPO FLAGON EP/PV, stabilizzata dimensionalmente con inserimento di armatura in Velo Vetro (VV) da 50 g/m2, resistente agli U.V., agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione ad aria calda sui sormonti. Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL TPO. Membrana in possesso di certificazione FLL di resistenza all’attacco delle radici.
ELEMENTO TERMOISOLANTE
*I prodotti isolanti consigliati sono conformi ai criteri ambientali minimi CAM
STRATO DI PROTEZIONE FILTRANTE
Geotessile FLAG PET di grammatura pari o superiore a 300 g/m2 in funzione della regolarità del supporto e dello spessore dello strato di zavorra.
STRATO DI ZAVORRAMENTO
Ghiaia tonda lavata di fiume con granulometria compresa tra 16 e 32 mm stesa sciolta. Lo spessore dello strato di ghiaia (> cm 5,0) deve essere calcolato per garantire un’adeguata resistenza all’estrazione da vento ed evitare fenomeni di galleggiamento del coibente.
Valori minimi di zavorramento
| Spessore termoisolante | Spessore protezione |
| 50 mm | 50 mm |
| da 60 a 70 mm | 60 mm |
| 80 mm | 70 mm |
| 90 mm | 80 mm |
| 100 mm | 85 mm |
I valori nella tabella sono indicativi da verificare da parte del progettista in base alle reali condizioni di cantiere
Normativa di riferimento
