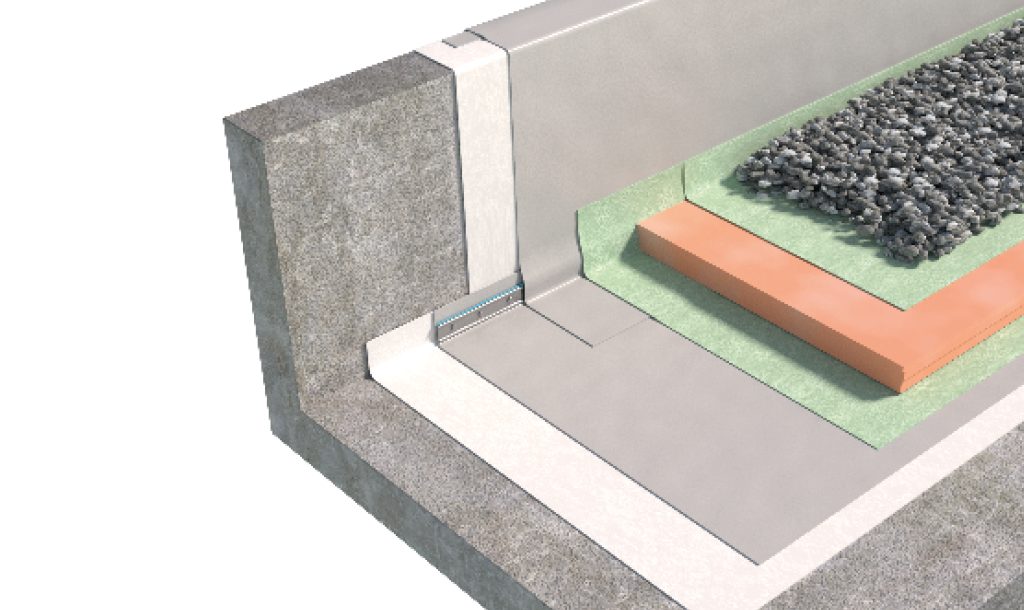

ELEMENTO PORTANTE
Il piano di posa dovrà essere:

1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%
5. in grado di sostenere i carichi permanenti relativi allo strato di zavorramento.

STRATO DI REGOLARIZZAZIONE

Geotessile in PP GEOLAND HT di grammatura pari o superiore a 400 g/m² in funzione della regolarità dell’elemento portante.

ELEMENTO DI TENUTA

Membrana sintetica in PVC-P FLAGON SV, stabilizzata dimensionalmente con inserimento di armatura in Velo Vetro (VV) da 50 g/m², resistente agli U.V., agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione ad aria calda sui sormonti. Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC. Membrana in possesso di certificazione FLL di resistenza all’attacco delle radici.

STRATO DI SEPARAZIONE

Geotessile FLAG PET di grammatura pari o superiore a 200 g/m² in funzione della regolarità del supporto

ELEMENTO TERMOISOLANTE

• Costituito da lastre di polistirene estruso a celle chiuse, SOPRA XPS SL-HP o SOPRA XPS SL*.
• Posato a secco su elemento di separazione.
• Resistenza a compressione ≥ 300 kPa (UNI EN 826).
• In presenza di zone tecniche si consiglia l’utilizzo di SOPRA XPS 500* o SOPRA XPS 700* in funzione dei carichi gravanti sulla copertura.

*I prodotti isolanti consigliati sono conformi ai criteri ambientali minimi CAM

• Il dimensionamento dello spessore dell’elemento termoisolante può essere verificato mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP.

STRATO DI PROTEZIONE FILTRANTE

Geotessile FLAG PET di grammatura pari o superiore a 300 g/m² in funzione della regolarità del supporto e dello spessore dello strato di zavorra.

STRATO DI ZAVORRAMENTO

Ghiaia tonda lavata di fiume con granulometria compresa tra 16 e 32 mm stesa sciolta. Lo spessore dello strato di ghiaia (> cm 5,0) deve essere calcolato per garantire un’adeguata resistenza all’estrazione da vento ed evitare fenomeni di galleggiamento del coibente.

Valori minimi di zavorramento

I valori nella tabella sono indicativi da verificare da parte del progettista in base alle reali condizioni di cantiere

Normativa di riferimento

– UNI 11442: Criteri per il progetto della resistenza al vento di copertura continue.
