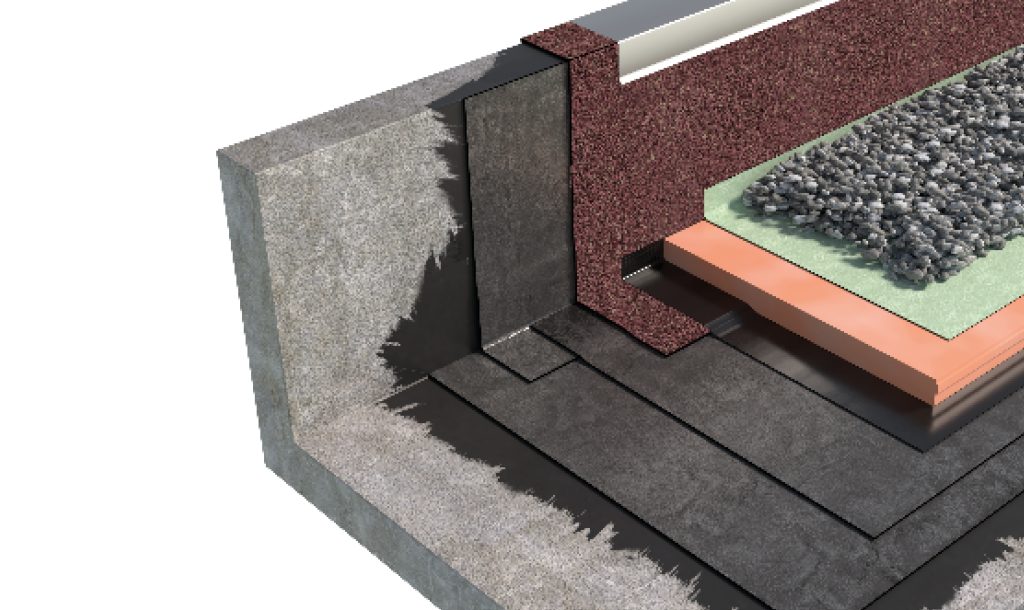

ELEMENTO PORTANTE
Il piano di posa dovrà essere:

1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%
5. in grado di sostenere i carichi permanenti relativi allo strato di zavorramento.

STRATO DI IMPRIMITURA

RAPID PRIMER, primer bituminoso al solvente a rapida essiccazione o AQUADERE, emulsione bitume-elastomero a base acqua idonei per bloccare la polverosità dell’elemento portante.

ELEMENTO DI TENUTA
Primo strato
Membrana bitume-polimero-plastomero (BPP) con rinforzo interno in geotessile non tessuto di poliestere da filo continuo ad alta grammatura, stabilizzato con fibre di vetro che conferiscono elevata stabilità dimensionale. La faccia superiore è rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile. Posa in opera in totale aderenza sul piano e sui verticali mediante rinvenimento a fiamma di gas propano.

Secondo strato
Membrana bitume-polimero-plastomero (BPP), imperforabile dalle radici, additivata con specifici prodotti chimici antivegetativi e con rinforzo interno in geotessile non tessuto di poliestere da filo continuo stabilizzato con fibre di vetro che conferiscono alta stabilità dimensionale. Membrana resistente alla penetrazione delle radici secondo UNI EN 13948. La faccia superiore è rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile. Posa in opera in totale aderenza al primo strato mediante rinvenimento a fiamma di gas propano.

STRATO DI SEPARAZIONE

• Film di LDPE VAPOR FLAG.
• In alternativa film di LDPE microforato VAPOR FLAG MICRO.
• Posa a secco sull’elemento di tenuta.

ELEMENTO TERMOISOLANTE

• Costituito da lastre di polistirene estruso a celle chiuse, SOPRA XPS SL-HP* o SOPRA XPS SL*.
• Posato a secco su elemento di separazione.
• Resistenza a compressione ≥ 300 kPa (UNI EN 826).
• In presenza di zone tecniche si consiglia l’utilizzo di SOPRA XPS 500* o SOPRA XPS 700* in funzione dei carichi gravanti sulla copertura.

*I prodotti isolanti consigliati sono conformi ai criteri ambientali minimi CAM

• Il dimensionamento dello spessore dell’elemento termoisolante può essere verificato mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP.STRATO DI PROTEZIONE FILTRANTE

Geotessile FLAG PET di grammatura pari o superiore a 400 g/m² in funzione della regolarità del supporto e dello spessore dello strato di zavorra.

STRATO DI ZAVORRAMENTO

Ghiaia tonda lavata di fiume con granulometria compresa tra 16 e 32 mm stesa sciolta. Lo spessore dello strato di ghiaia (> cm 5,0) deve essere calcolato per garantire un’adeguata resistenza all’estrazione da vento ed evitare fenomeni di galleggiamento del coibente.

Valori minimi di zavorramento

I valori nella tabella sono indicativi, da verificare da parte del progettista in base alle reali condizioni di cantiere.

Normativa di riferimento

– UNI 11442: Criteri per il progetto della resistenza al vento di coperture continue.
