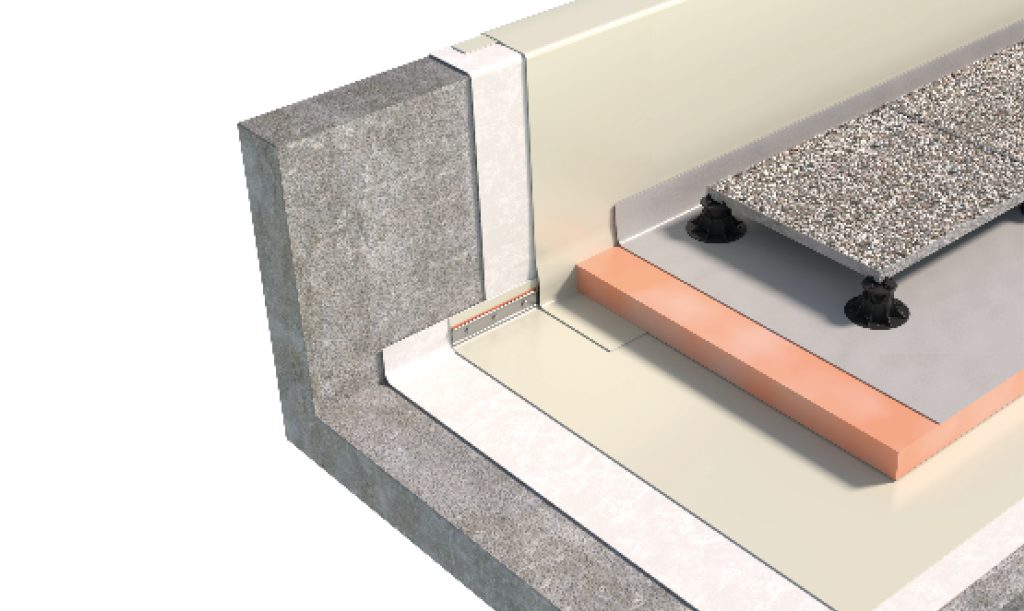

SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE MOBILE – TETTO ROVESCIO 3A3_TPO

Impermeabilizzazione Sintetica

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN TPO APPLICATO A TOTALE INDIPENDENZA

DOWNLOAD

3a3_TPO

1

Flagon EP/PV

Membrana sintetica realizzata in poliolefina modificata TPO in versione bicolore grigio sabbia/nero, ottenuta per co-estrusione con inserimento di un velo di vetro come stabilizzatore dimensionale. Lo strato superiore grigio sabbia è caratterizzato da una altissima resistenza ad agenti atmosferici e raggi U.V., mentre lo strato inferiore nero, è resistente al punzonamento.

2

Flagon TS

Membrana sintetica monostrato in PVC-P.

3

Geoland HT - Geoland HT/I

Geotessile Non Tessuto di polipropilene.

4

SopraXPS SL ECO

Lastre isolanti di polistirene espanso estruso XPS.

5

SopraXPS SL-HP

Lastre isolanti di polistirene espanso estruso XPS.

1

Sistema base

2

Sistema di Impermeabilizzazione

3

Sistema ottimale

4

Sistema rinforzato

ELEMENTO PORTANTE
Il piano di posa dovrà essere:

  1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
  2. stabile nel tempo
  3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura.
  4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.



STRATO DI REGOLARIZZAZIONE
Geotessile in PP GEOLAND HT di grammatura pari o superiore a 400 g/m2 in funzione della regolarità dell’elemento portante.

ELEMENTO DI TENUTA
Membrana sintetica in TPO FLAGON EP/PV stabilizzata dimensionalmente con inserimento di armatura in Velo Vetro da 50 g/m2, resistente agli U.V., agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione ad aria calda sui sormonti.
Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL TPO.
Membrana in possesso di certificazione FLL di resistenza all’attacco delle radici.

ELEMENTO TERMOISOLANTE
• Lastre di polistirene estruso a celle chiuse, SOPRA XPS SL-HP* o SOPRA XPS SL*
• Resistenza a compressione ≥ 300 kPa (UNI EN 826).
• In presenza di zone tecniche si consiglia l’utilizzo di SOPRA XPS 500* o SOPRA XPS 700* in funzione dei carichi gravanti sulla copertura.

*I prodotti isolanti consigliati sono conformi ai criteri ambientali minimi CAM.
• Posa a secco su elemento di separazione.
• Il dimensionamento dello spessore dell’elemento termoisolante può essere verificato mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP.

STRATO DI PROTEZIONE
Membrana protettiva antipunzonamento FLAGON TS costituita da un film di PVC spalmato omogeneo, accoppiato a feltro non tessuto da 120 g/m2 spessore totale 1,4 mm. I rotoli contigui dovranno essere tra di loro saldati sulle cimose cosi da costituire uno strato protettivo continuo.

STRATO DI PAVIMENTAZIONE
Pavimentazione galleggiante realizzata con quadrotti prefabbricati alloggiata su supporti plastici opportunamente distanziati dalla superficie verticale.

Normativa di riferimento
– UNI 11442: Criteri per il progetto della resistenza al vento di copertura continue.
