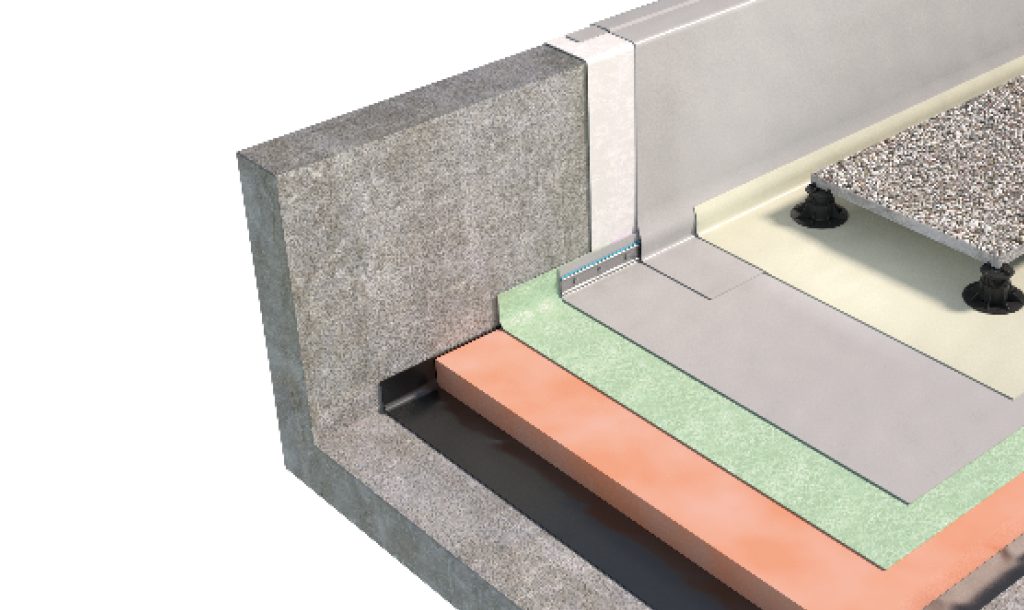

ELEMENTO PORTANTE
Il piano di posa dovrà essere:

1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura.
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.

DIFFUSIONE AL VAPORE (eventuale)

Strato di diffusione al vapore realizzato mediante posa a secco di Geotessile in PP GEOLAND HT di grammatura pari a 200 g/m2. Da prevedere solo con uso di Vapor Flag.

STRATO DI CONTROLLO DEL VAPORE
Dipendente dall’igrometria dei locali sottostanti. La verifica termoigrometrica del sistema prescelto puo essere verificata mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP. Per un maggior approfondimento consultare il fascicolo “Strati del controllo del vapore”.
Elementi normalmente impiegabili:
• PE: VAPOR FLAG
• Membrana BPE: NOVALL-I

ELEMENTO TERMOISOLANTE
• Lastre di polistirene estruso a celle chiuse, SOPRA XPS SL-HP* o SOPRA XPS SL*.
• Lastre con battentatura a gradino sui 4 lati.
• Resistenza a compressione ≥ 300 kPa (UNI EN 826).
• La superficie finale costituita dai vari pannelli deve risultare complanare al fine di evitare zone di ristagno d’acqua e consentire l’idonea saldatura dei sormonti dell’elemento di tenuta mediante saldatrice automatica.
• In presenza di zone tecniche si consiglia l’utilizzo di SOPRA XPS 500* o SOPRA XPS 700* in funzione dei carichi gravanti sulla copertura.

*I prodotti isolanti consigliati sono conformi ai criteri ambientali minimi CAM
• Posa:
– a secco su VAPOR FLAG.
– a secco o in semiaderenza con COLTACK EVOLUTION su NOVALL-I.

STRATO DI SEPARAZIONE
Geotessile FLAG PET di grammatura pari o superiore a 200 g/m2 in funzione della regolarita del supporto.

ELEMENTO DI TENUTA
Membrana sintetica in PVC-P FLAGON SV stabilizzata dimensionalmente con inserimento di armatura in Velo Vetro da 50 g/m2, resistente agli U.V., agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione ad aria calda sui sormonti.
Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC.
Membrana in possesso di certificazione FLL di resistenza all’attacco delle radici.

STRATO DI PROTEZIONE
Membrana protettiva antipunzonamento FLAGON TS costituita da un film di PVC spalmato omogeneo, accoppiato a feltro non tessuto da 120 g/m2 spessore totale 1,4 mm. I rotoli contigui dovranno essere tra di loro saldati sulle cimose cosi da costituire uno strato protettivo continuo.

STRATO DI PAVIMENTAZIONE
Pavimentazione galleggiante realizzata con quadrotti prefabbricati alloggiata su supporti plastici opportunamente distanziati dalla superficie verticale.

Normativa di riferimento

– UNI 11442: Criteri per il progetto della resistenza al vento di copertura continue.
