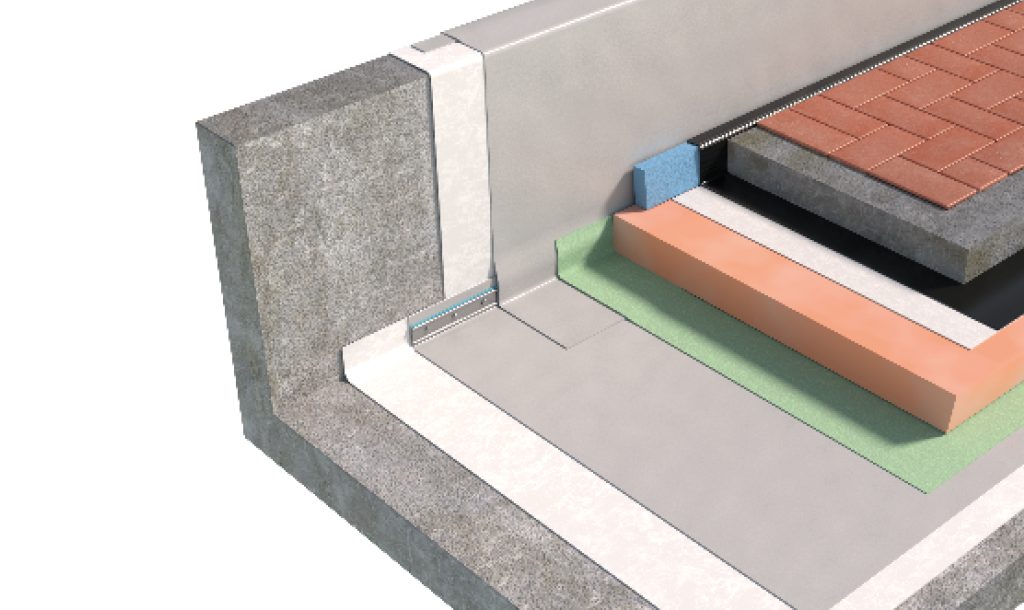

SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE FISSA – TETTO ROVESCIO 3B3_PVC

Impermeabilizzazione Sintetica

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN PVC-P APPLICATO A TOTALE INDIPENDENZA

DOWNLOAD

3b3_PVC

1

Flagon SV

Membrana sintetica realizzata in PVC-P stabilizzata dimensionalmente con velo di vetro.

2

Geoland HT - Geoland HT/I

Geotessile Non Tessuto di polipropilene.

3

Geotessile Flag PET

Geotessile Non Tessuto di poliestere.

4

SopraXPS SL ECO

Lastre isolanti di polistirene espanso estruso XPS.

5

SopraXPS SL-HP

Lastre isolanti di polistirene espanso estruso XPS.

1

Sistema base

2

Sistema di Impermeabilizzazione

3

Sistema ottimale

4

Sistema rinforzato

ELEMENTO PORTANTE

Il piano di posa dovrà essere:

  1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
  2. stabile nel tempo
  3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura.
  4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.



STRATO DI REGOLARIZZAZIONE
Geotessile in PP GEOLAND HT di grammatura pari o superiore a 400 g/m2 in funzione della regolarità dell’elemento portante.

ELEMENTO DI TENUTA
Membrana sintetica in PVC-P FLAGON SV stabilizzata dimensionalmente con inserimento di armatura in Velo Vetro da 50 g/m2, resistente agli U.V., agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione ad aria calda sui sormonti. Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC.

STRATO DI SEPARAZIONE
Geotessile FLAG PET di grammatura pari o superiore a 200 g/m2 in di grammatura pari o superiore a 200 g/m2 in funzione della regolarita del supporto.

ELEMENTO TERMOISOLANTE
• Costituito da lastre di polistirene estruso a celle chiuse, SOPRA XPS SL-HP* o SOPRA XPS SL*.
• Lastre con battentatura a gradino sui 4 lati.
• Resistenza a compressione ≥ 300 kPa (EN 826).
• Posato a secco su strato di separazione.
• In presenza di zone tecniche si consiglia l’utilizzo di SOPRA XPS 500* o SOPRA XPS 700* in funzione dei carichi gravanti sulla copertura.

*I prodotti isolanti consigliati sono conformi ai criteri ambientali minimi CAM

• Il dimensionamento dello spessore dell’elemento termoisolante può essere verificato mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP.

STRATO ANTIMBIBIZIONE
• Geotessile in PP GEOLAND HT di grammatura pari o superiore a 200 g/m2 con sovrapposto strato di polietilene macroforato. Posa a secco di tutti gli elementi.
• In alternativa doppio strato di Geotessile FLAG PET di grammatura pari a 200 g/m2. Posa a secco a teli incrociati.

STRATO DI PAVIMENTAZIONE
Costituito da sottofondo cementizio fibrorinforzato di idoneo spessore e strato pedonale in piastrelle (o altra finitura). Prima del getto del sottofondo cementizio posizionare un elemento comprimibile o di protezione lungo il perimetro alla base dei risvolti verticali.

Normativa di riferimento
– UNI 11442: Criteri per il progetto della resistenza al vento di copertura continue.
