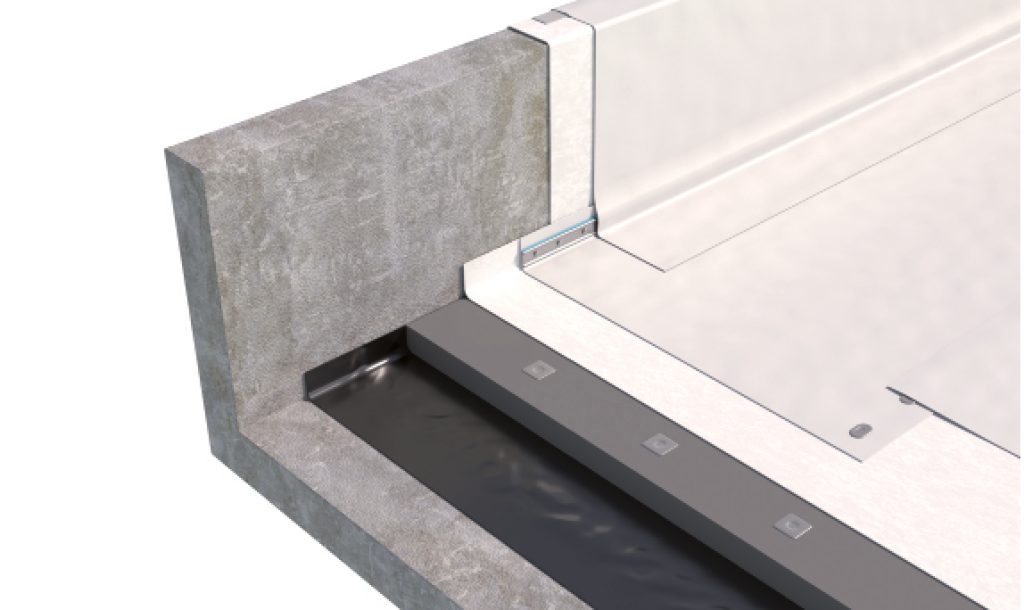

ELEMENTO PORTANTE

Il piano di posa dovrà essere:

1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. idoneo per l’esecuzione del fissaggio meccanico.
5. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.

DIFFUSIONE AL VAPORE (eventuale)

Strato di diffusione al vapore realizzato mediante posa a secco di Geotessile in PP GEOLAND HT di grammatura pari a 200 g/m2 . Da prevedere solo con uso di Vapor Flag.

STRATO DI CONTROLLO DEL VAPORE

Dipendente dall’igrometria dei locali sottostanti. La verifica termoigrometrica del sistema prescelto può essere verificata mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP. Per un maggior approfondimento consultare il fascicolo “Strati del controllo del vapore”. Elementi normalmente impiegabili:

• PE: VAPOR FLAG
• Membrana BPE: NOVALL-I

ELEMENTO TERMOISOLANTE

• Lastre battentate di polistirene espanso sinterizzato SIRAPOR EPS ECO* di colore bianco con resistenza a compressione ≥ 150 kPa (UNI EN 826).
• In alternativa, lastre in PIR EFIGREEN ALU+* rivestite da un multistrato composito sulle due facce dotate di resistenza a compressione 200 Kpa (UNI EN 826).
• In alternativa, lastre di polistirene espanso stampato NEOSTIR 029 ECO*, additivato con grafite, di colore grigio con resistenza a compressione ≥ 150 kPa (UNI EN 826).

* Tutti i prodotti isolanti consigliati sono conformi ai criteri ambientali minimi CAM.

• La superficie finale costituita dai vari pannelli deve risultare complanare al fine di evitare zone di ristagno d’acqua e consentire l’idonea saldatura dei sormonti dell’elemento di tenuta mediante saldatrice automatica.
• Posa:

– a fissaggio meccanico su VAPOR FLAG

– a fissaggio meccanico o in semiaderenza con COLTACK EVOLUTION su NOVALL-I

STRATO DI SEPARAZIONE

Geotessile FLAG PET/TT termotrattato di grammatura pari o superiore a 200 g/m2 in funzione della regolarità del supporto.

ELEMENTO DI TENUTA

Membrana sintetica in PVC-P FLAGON SR Energy Plus, armata con rete di poliestere per la resistenza alle sollecitazioni causate dall’azione del vento, resistente al punzonamento e alle radici. Il compound contiene speciali pigmenti che per tutto lo spessore conferiscono alla membrana una colorazione bianca ed un elevato indice di riflettanza solare (SRI). Inoltre la membrana è caratterizzata da una altissima resistenza agli agenti atmosferici e raggi U.V. Saldata per termo-fusione sui sormonti. Il vincolo meccanico sul piano dovrà essere eseguito con apposito schema di fissaggio sviluppato secondo vigente norma UNI EN 1991-1-4. Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC.

PROTEZIONI

Nelle zone di camminamento e attorno alle zone tecniche deve essere prevista la posa di uno strato di protezione antipunzonamento realizzato con membrana sintetica FLAGON WALKWAY PVC SUPERGRIP spessore 4 mm, facilmente applicabile sui differenti tipi di copertura.

Normativa di riferimento

– UNI 11442: Criteri per il progetto della resistenza al vento di copertura continue.
