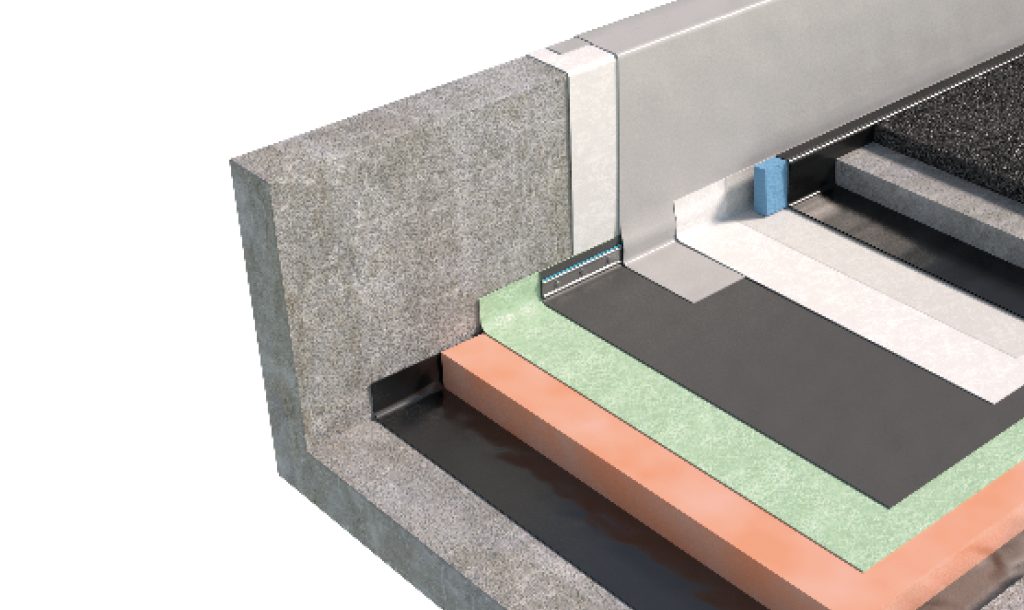

SISTEMA DI COPERTURA CON PAVIMENTAZIONE CARRABILE – TETTO CALDO 3C2_PVC

Impermeabilizzazione Sintetica

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN PVC-P APPLICATO A TOTALE INDIPENDENZA

DOWNLOAD

3c2_PVC_rev1

1

Flagon A

Membrana sintetica monostrato realizzata in PVC-P ottenuta per coestrusione con impiego di plastificanti polimerici con elevata resistenza all’aggressione degli idrocarburi, non resistente ai raggi U.V.

2

Flagon SV

Membrana sintetica realizzata in PVC-P stabilizzata dimensionalmente con velo di vetro.

3

Geoland HT - Geoland HT/I

Geotessile Non Tessuto di polipropilene.

4

Geotessile Flag PET

Geotessile Non Tessuto di poliestere.

5

SopraXPS 500 ECO

Lastre isolanti di polistirene espanso estruso XPS.

6

SopraXPS 700 ECO

Lastre isolanti di polistirene espanso estruso XPS.

1

Sistema base

2

Sistema di Impermeabilizzazione

3

Sistema ottimale

4

Sistema rinforzato

ELEMENTO PORTANTE
Il piano di posa dovrà essere:

  1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
  2. stabile nel tempo
  3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura.
  4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.



DIFFUSIONE AL VAPORE (eventuale)

Strato di diffusione al vapore realizzato mediante posa a secco di Geotessile in PP GEOLAND HT di grammatura pari a 200 g/m2. Da prevedere solo con uso di Vapor Flag.

STRATO DI CONTROLLO DEL VAPORE
Dipendente dall’igrometria dei locali sottostanti.La verifica termoigrometrica del sistema prescelto può essere verificata mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP.
Per un maggior approfondimento consultare il fascicolo “Strato di controllo del vapore”.
Elementi normalmente impiegabili:

  • PE: VAPOR FLAG
  • Membrana BPE: NOVALL-I



ELEMENTO TERMOISOLANTE
• Lastre di polistirene estruso a celle chiuse, SOPRA XPS 500, conformi ai criteri ambientali minimi CAM.
• Lastre con battentatura a gradino sui 4 lati.
• Resistenza a compressione ≥ 500 kPa (EN 826).
• La superficie finale costituita dai vari pannelli deve risultare complanare al fine di evitare zone di ristagno d’acqua e consentire l’idonea saldatura dei sormonti dell’elemento di tenuta mediante saldatrice automatica.
• Posa:
– a secco su VAPOR FLAG.
– a secco o in semiaderenza con COLTACK EVOLUTION su NOVALL-I.

STRATO DI SEPARAZIONE
Geotessile FLAG PET di grammatura pari o superiore a 200 g/m2 in funzione della regolarità del supporto.


ELEMENTO DI TENUTA
Membrana sintetica in PVC-P omogeneo FLAGON A, dotata di elevata resistenza al contatto temporaneo di olii ed idrocarburi, saldata per termofusione ad aria calda sui sormonti. Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC.
Membrana in possesso di specifica certificazione di idoneità all’impiego in stratigrafie che prevedono il contatto temporaneo con idrocarburi.

STRATO DI PROTEZIONE
Geotessile in PP GEOLAND HT di grammatura pari o superiore a 500 g/m2 in funzione della regolarità del supporto.

STRATO DI SEPARAZIONE/DRENAGGIO
Realizzato da doppio film di LDPE posato a secco in successione sull’elemento di tenuta:
• Film di LDPE VAPOR FLAG.
• Film di LDPE microforato VAPOR FLAG MICRO.

STRATO DI PAVIMENTAZIONE
Massetto in cemento armato opportunamente dimensionato e strato di finitura carrabile.
Prima del getto del massetto posizionare un elemento comprimibile o di protezione lungo il perimetro alla base dei risvolti vertical
