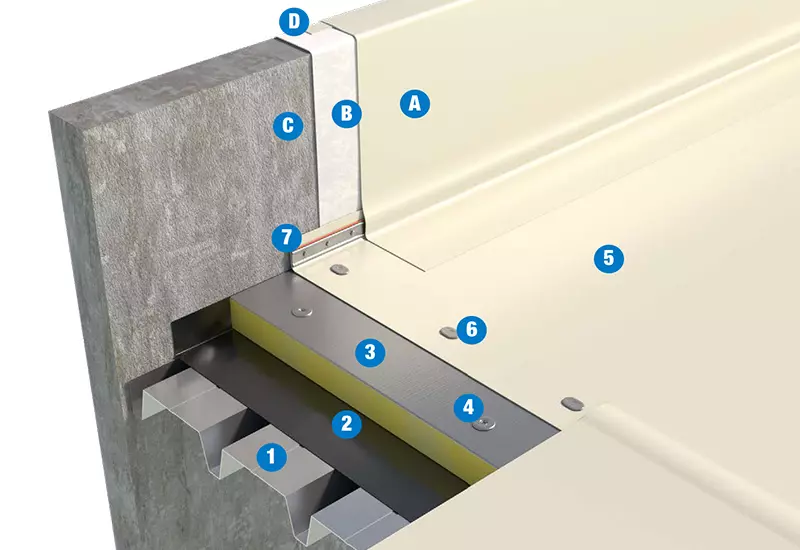

ELEMENTO PORTANTE
Il piano di posa dovrà essere:
1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. idoneo per l’esecuzione del fissaggio meccanico
5. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.

STRATO DI CONTROLLO DEL VAPORE
Dipendente dall’igrometria dei locali sottostanti.
Per un maggior approfondimento consultare il fascicolo “Strati del controllo del vapore”.
Elementi normalmente impiegabili:
• PE: VAPOR FLAG
• Film composito: VAPOBAC
• Film composito autoadesivo: VAPOR FLAG STICK ALU

ELEMENTO TERMOISOLANTE
• Lastre di polistirene espanso sinterizzato SIRAPOR EPS di colore bianco con resistenza a compressione ≥ 150 kPa (UNI EN 826).
• In alternativa lastre in PIR EFIGREEN ACIER con rivestimento in alluminio goffrato su entrambe le facce, con resistenza alla compressione 150 kPa (UNI EN 826).
• In alternativa, lastre di polistrirene espanso stampato NEOSTIR 029, additivato con grafite, di colore grigio con resistenza a compressione ≥ 150 kPa (UNI EN 826).
• La superficie finale costituita dai vari pannelli deve risultare complanare al fine di evitare zone di ristagno d’acqua e consentire l’idonea saldatura dei sormonti dell’elemento di tenuta mediante saldatrice automatica.
• Posa a fissaggio meccanico mediante viti per lamiera di adeguata lunghezza.

STRATO DI SEPARAZIONE
Geotessile FLAG PET/TT termotrattato di grammatura pari o superiore a 200 g/m2 in funzione della regolarità del supporto.

ELEMENTO DI TENUTA
Membrana sintetica in TPO/FPO FLAGON ER/PR, armata con rete di poliestere per la resistenza alle sollecitazioni causate dall’azione del vento, resistente agli U.V., al punzonamento, agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione sui sormonti.
Il vincolo meccanico sul piano dovrà essere eseguito con apposito schema di fissaggio sviluppato secondo
vigente norma UNI EN 1991-1-4.
Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera
zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC.
Posizionamento trasversale dei teli della membrana impermeabile rispetto all’andamento delle greche dell’elemento portante.

PROTEZIONI
Nelle zone di camminamento e attorno alle zone tecniche deve essere prevista la posa di uno strato di protezione antipunzonamento realizzato con membrana sintetica FLAGON WALKWAY PVC SUPERGRIP spessore 4 mm, facilmente applicabile sui differenti tipi di copertura.

Normativa di riferimento
– UNI 11442: Criteri per il progetto della resistenza al vento di copertura continue.
