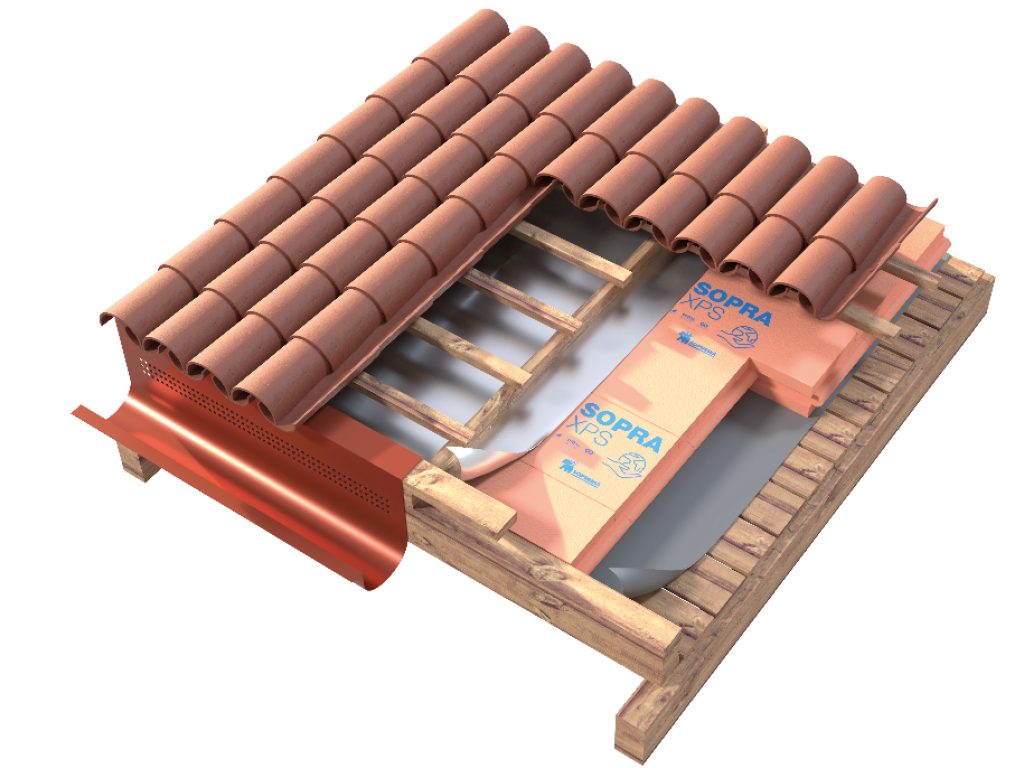

ELEMENTO PORTANTE

Il piano di posa costituito da un’orditura primaria con travi in legno e da un assito in legno di abete dello spessore di ≥ 20 mm e da un listello perimetrale dovrà essere:

1. asciutto liscio e libero da detriti da asperità che possano arrecare danneggiamenti agli elementi soprastanti
2. perfettamente complanare
3. stabile nel tempo
4. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
5. dimensionato valutando in maniera adeguata i carichi di progetto, nel rispetto della legislazione vigente.

FRENO AL VAPORE

Dipendente dall’igrometria dei locali sottostanti. Film sintetico impiegato: Stratec II

ELEMENTO TERMOISOLANTE

• Lastre di polistirene espanso estruso a celle chiuse, SOPRA XPS SL-HP o SOPRA XPS CW conformi ai criteri ambientali minimi CAM.

• Resistenza alla compressione 250 kPa (UNI EN 826)

• Posa a secco partendo dal listello perimetrale procedendo verso la linea di colmo

• Il dimensionamento dello spessore del pannello isolante impiegato può essere verificato mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP

• Per le località che necessitano di verifica delle prestazioni termiche estive (sfasamento termico), può essere necessario aggiungere massa alla stratigrafia inserendo il prodotto in legno-cemento denominato STYRHOLZ H. La verifica può essere fatta con l’utilizzo del software di calcolo Soprema denominato GEMAVAP.

STRATO TERMORIFLETTENTE

Strato traspirante sintetico STRATEC II polivalente ad alta permeabilità al vapore d’acqua. Costituito da un film non tessuto in polipropilene. Dotato di un’elevata resistenza alla lacerazione.

STRATO DI VENTILAZIONE

Composto da telaio in doppia orditura di listelli di legno fissati meccanicamente all’elemento portante. La distanza fra i listelli dipende dalla conformazione geometrica dell’elemento di tenuta.

ELEMENTO DI TENUTA

Realizzato mediante l’utilizzo di tegole in cemento, in laterizio, o coppi dotati di dentello. Per inclinazioni con pendenza < 30% prevedere sistemi di tenuta all’acqua integrativi o copertura continua in lastre di grandi dimensioni.
